Что видит тепловизор, а чего не видит: честно о возможностях

Он измеряет температуру поверхности, а не воду

Тепловизор улавливает инфракрасное излучение, которое отдаёт любая поверхность, и превращает его в цветную картинку. Каждая точка снимка — это температура той поверхности, на которую смотрит камера. И только.

Воду как таковую прибор не видит. Мокрый участок стены обычно выглядит холоднее, потому что влага испаряется и забирает тепло. Участок над трубой горячей воды или отопления — теплее. Но холодным пятно бывает и по другим причинам: продуваемый угол, пустота в кладке или шкаф, который только что стоял у стены.

Выходит, тепловизор отвечает на вопрос «где поверхность теплее или холоднее, чем рядом». А на вопрос «почему» отвечает уже человек, который понимает, как устроен дом, и проверяет догадку другим прибором.

Без разницы температур нет картинки

Если всё вокруг одной температуры, снимок получится ровным и пустым. Труба холодной воды в стене комнатной температуры почти не видна. Петли тёплого пола при выключенном котле не видны вовсе.

Поэтому перед съёмкой контраст создают специально:

• включают отопление или тёплый пол и дают системе прогреться;
• пускают горячую воду в нужной точке;
• для обследования стен и окон ждут холодной погоды, когда разница между улицей и комнатой достаточная.

Сколько времени нужно на прогрев, зависит от системы: радиаторы нагреваются быстро, а тёплый пол в толстой стяжке — заметно дольше. Поэтому о времени съёмки лучше договориться заранее и включить систему до приезда мастера.

Кстати, именно так находят трассу трубы перед сверлением: как это сделать, мы расписали в статье как найти трубу в стене или стяжке.

Глянец, зеркала, металл: как прибор может обмануть

Разные материалы излучают тепло по-разному. Матовая штукатурка, краска, бетон, дерево отдают его честно, и камера показывает температуру, близкую к реальной. Блестящие поверхности ведут себя как зеркало: они отражают тепло других предметов.

• Глянцевая плитка может показать «тёплое пятно», которое на деле оказывается отражением лампы, окна или самого оператора.
• Зеркала и стекло для тепловизора почти непрозрачны и отражают окружение, поэтому сквозь стекло ничего не видно.
• Полированный металл, нержавейка, фольга показывают температуру того, что в них отражается, а не свою.

Опытный оператор это учитывает: меняет угол съёмки и смотрит, не «едет» ли пятно вместе с ним, настраивает в приборе свойства поверхности, наклеивает кусок матового скотча как эталон. Если горячая точка смещается, когда вы переходите на другое место, — это отражение, а не утечка.

Сквозь стену он не видит

Многие думают, что тепловизор «просвечивает» стены, как рентген. Это не так. Он видит лишь то, как внутреннее тепло дошло до поверхности.

Отсюда несколько практических выводов. Чем глубже лежит труба, тем шире и размытее полоса на снимке. Плотный материал, толстая штукатурка или плитка на клею размывают след. Шкаф, ковёр или только что снятая картина оставляют на стене свой тепловой отпечаток, который легко принять за проблему.

Поэтому снимок показывает направление и зону, а точное место уточняют поперечными проходами и другими приборами.

Условия съёмки решают всё

Один и тот же дом, снятый в разное время, даст разные картинки. Вот что чаще всего искажает результат:

• Солнце на фасаде. Стена, прогретая солнцем, ещё несколько часов отдаёт это тепло, и мостики холода на ней теряются. Фасад снимают утром, вечером или в пасмурную погоду.
• Включено ли отопление. Для поиска утечки в отоплении система должна работать и быть прогретой. Для энергоаудита важна стабильная разница между комнатой и улицей.
• Проветривание и сквозняки. Окно, открытое за полчаса до съёмки, охлаждает стены неравномерно.
• Вода на поверхности. Только что вымытый пол или плитка после душа выглядят холодными пятнами, которые ничего не значат.

Поэтому перед обследованием мастер обычно просит заранее включить отопление, не проветривать и ничего не мыть.

Насадка на смартфон или профессиональная камера

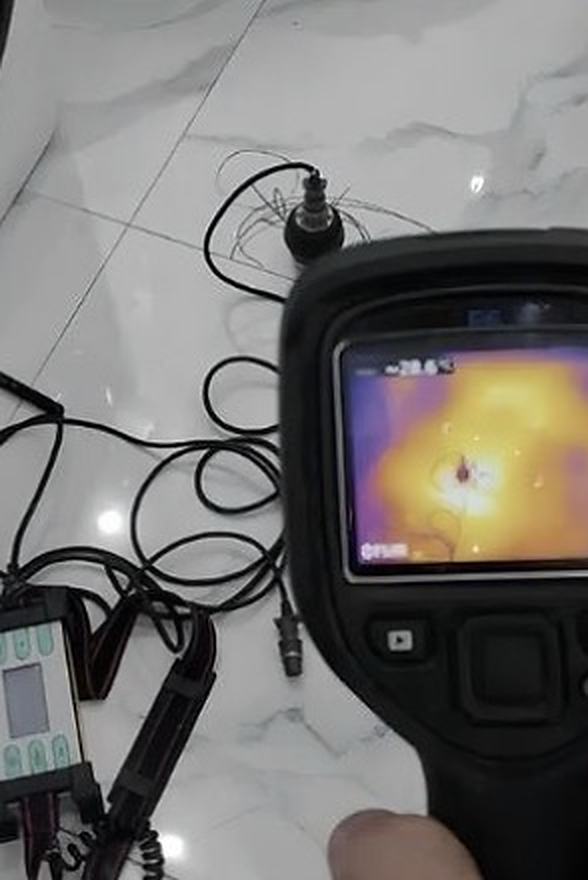

Тепловизионные насадки к телефону доступны и полезны в быту. Они хорошо покажут горячую трубу, холодное окно или радиатор, который греет только наполовину.

Отличие от профессиональной камеры — в деталях. У насадки обычно ниже разрешение и чувствительность, поэтому слабые перепады температуры от глубокой трубы или медленной течи на ней могут вообще не проявиться. Настроек свойств поверхности мало или нет, а снимки сложнее обработать и подписать для отчёта.

Для первого взгляда насадки хватит. Для поиска скрытой утечки, когда разница составляет доли градуса, нужна камера с более высокой чувствительностью и человек, который умеет читать снимок.

Почему вывод подтверждают вторым методом

Любое пятно на термограмме — это только вопрос. Холодный участок может быть мокрым, а может быть пустотой. Тёплая полоса может оказаться утечкой, а может — трубой, которая просто работает.

Поэтому по одному снимку выводов не делают. Зону, которую показал тепловизор, проверяют влагомером, акустическим датчиком, который слышит шум струи сквозь плитку и стяжку, или поочерёдным перекрытием участков с контролем давления. Как работают эти методы и в каком сочетании, описано в статье о методах поиска скрытой утечки.

Если вам предлагают вскрывать пол только по одной цветной картинке, без проверки другим прибором, попросите объяснить, чем подтверждён вывод.

Для чего тепловизор действительно хорош

На мокрых стенах и потолках тепловизор помогает очертить зону, а с чего начать поиск причины, подскажет статья мокрое пятно на стене или потолке. На тёплом полу он показывает петли и зону утечки, а точку находит поиск утечки тёплого пола. Потери тепла через стены, окна и перекрытия — задача энергоаудита дома, а о том, где обычно прячутся холодные места, рассказано в статье о мостиках холода.

Тепловизором также проверяют перегрев электрических соединений и щитков, но это уже работа электриков, и к поиску утечек она не относится. Для воды, отопления и влаги заказывайте тепловизионное обследование: вы получите термограммы с подписями, что именно и где на них видно.
